こんにちは、家飾ぺとです。
先日、レーザー加工を利用してグッズ用のパーツを作成したので、そのときに作ったデータについて色々とまとめておこうかなと思います。

レーザー加工について

レーザー加工というのは、その名の通りレーザーを使ってアクリルプレートや木の板に加工を施す技術のことです。
一応家庭用のレーザー彫刻機もあるようですが、私はいつもAnymanyさんにお願いしています。
家庭用のはお値段とスペース的になかなか手が出せないんですよね…。

レーザー加工の種類は大きく分けて3つあります。

レーザー加工の種類

レーザー彫刻	線のように彫刻する加工方法
レーザーカット	素材を切断する加工方法
レーザーマーキング	浅く削り模様のように彫刻する加工方法

Anymanyさんでは、「レーザー彫刻＝ライン彫刻」「レーザーマーキング＝彫刻」のように記載されています。
ウドリナのグッズはカット＋彫刻で作成しました。

データの作り方

レーザー加工はアクリルグッズのように絵柄を印刷するわけではないので、ちょっとデータの作り方にクセがあります。aiファイルが必要になるため、私はAdobeソフト「Illustrator」と描画用のソフト「Procreate」で作成しました。

aiファイルを書き出せるならイラレじゃなくても大丈夫です。
代替品として有名なのはInkscapeがありますね。使ったことはありませんが、無料でイラレと同じようなベクターデータを作成することができるツールです。

Inkscape専用の機能を使用しなければ、aiファイルとして書き出すことができるようです。
詳しくは以下の記事に記載してくださっています。

Qiita

Inkscapeでaiファイル形式で保存 - Qiita 初めに Inkscape独自の機能を使うと出来ませんので気をつけましょう。 フィルタとか。 Inkscapeのバージョンは1.3現在です。 概要 不要なものを全部削除する オブジェクト...

データの作り方については以下のように進めていきます。

• 出来上がりのイメージをデザインする
• デザインデータをPhotoshopで書き出す
• Illustratorで入稿用のデータを作成する

①出来上がりのイメージをデザインする

いきなりイラレで作り始めるのは大変です。
なので、私は一度プロクリで完成イメージをイラストにしています。

後ほどイラレでの処理を楽にするため、普通に絵を描くのではなくシルエットとして描いていきます。

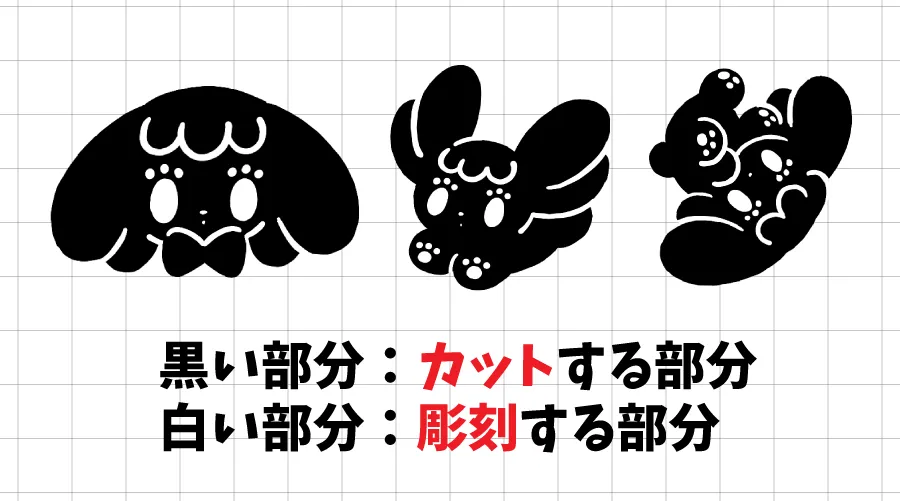

実際に描いた絵はこんな感じ。
黒い部分をカット、白い部分を彫刻するイメージで描きました。
黒と白の部分を統合するとこれまた少し面倒なことになるので、レイヤーは分けておくのがおすすめです。

②デザインデータをPhotoshopで書き出す

プロクリで描いたイラストをpsd形式でPhotoshopに送ります。

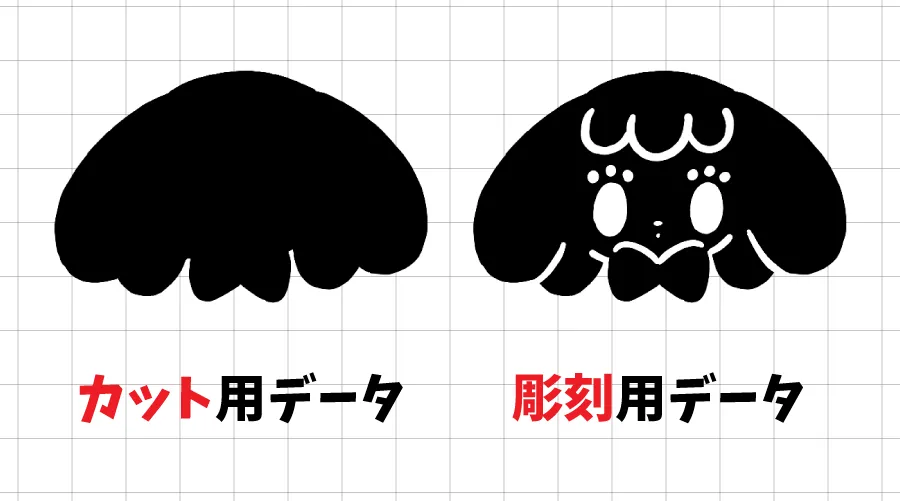

カット用にシルエットだけのデータと彫刻用に白い部分と統合したデータを用意します。
書き出し形式は透過png（背景不要）です。

彫刻用のデータはあくまでガイド目的で使用するため、必要ない場合はカット用のデータのみで構いません。

③Illustratorで入稿用のデータを作成する

早速、入稿用のデータを作成していきます。

Anymanyさんに入稿用のテンプレートはありませんので、自分でキャンバスを作成します。
キャンバスサイズは使う素材によって決まっています。
アクリルの場合は「15×30cm」「30×30cm」「30×60cm」から選択しましょう。

今回は15×30cmの大きさで作成します。
カラーモードは必ず「RGBカラー」で作成してください。
CMYKカラーで作成すると、レーザーカッターに読み込めないようです。

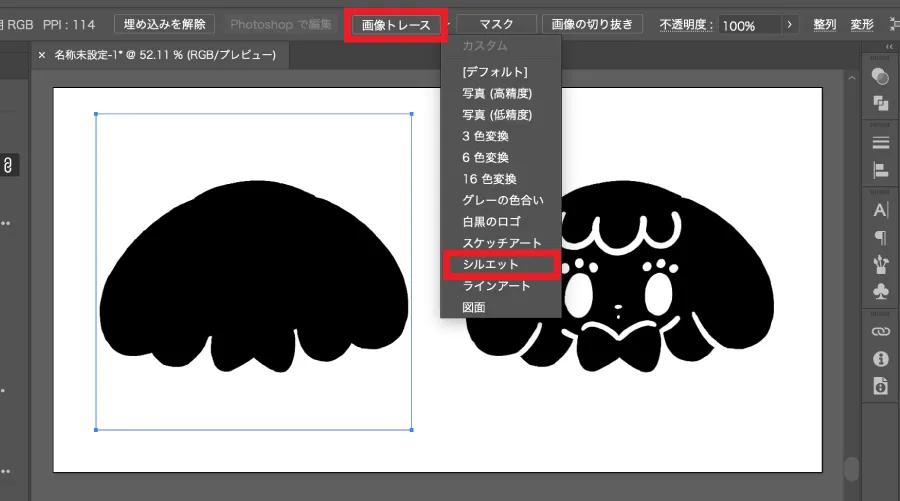

フォトショで書き出したデータをイラレに配置し、コントロールパネルに表示される「画像トレース → シルエット」を選択します。

もし表示されない場合は、メニューバーの「オブジェクト → 画像トレース」から選択できます

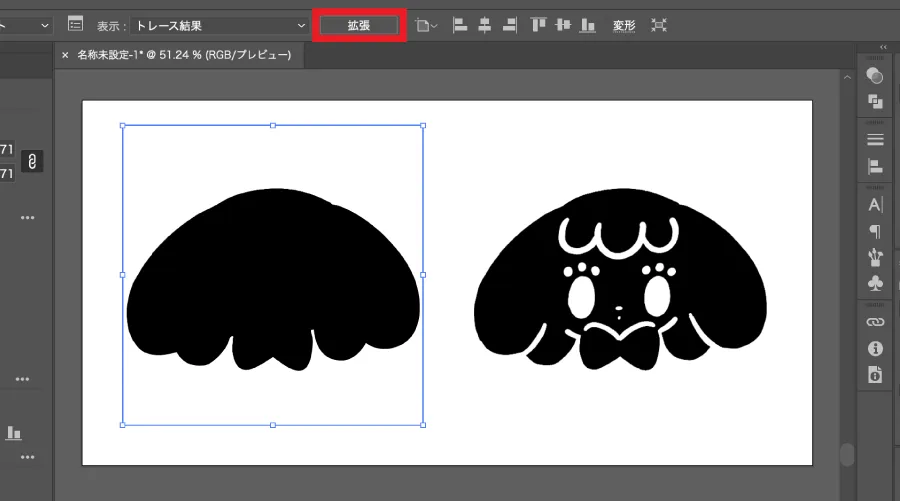

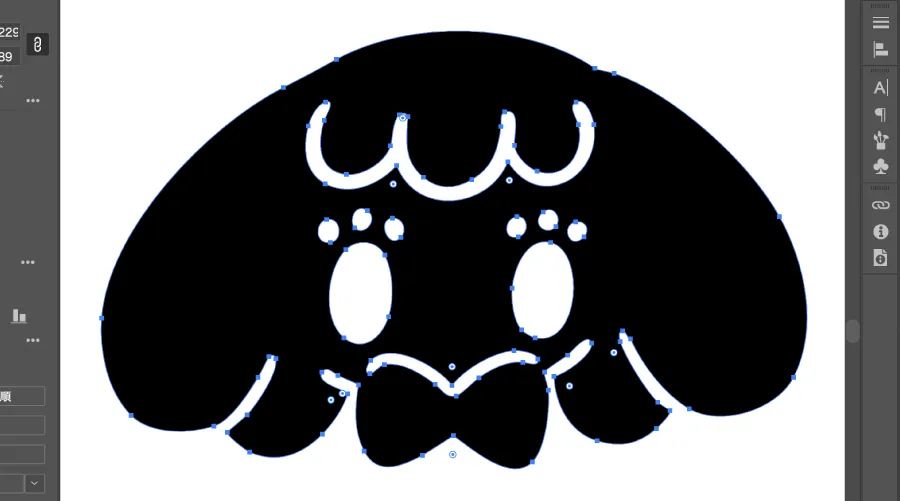

そのまま「拡張」をクリックするとベクターデータに変換されます。

白い部分を結合した状態でこれを行うと、白い部分も輪郭として反映されてしまいます。
シルエット状で書き出したのはそれを防ぐためですね。

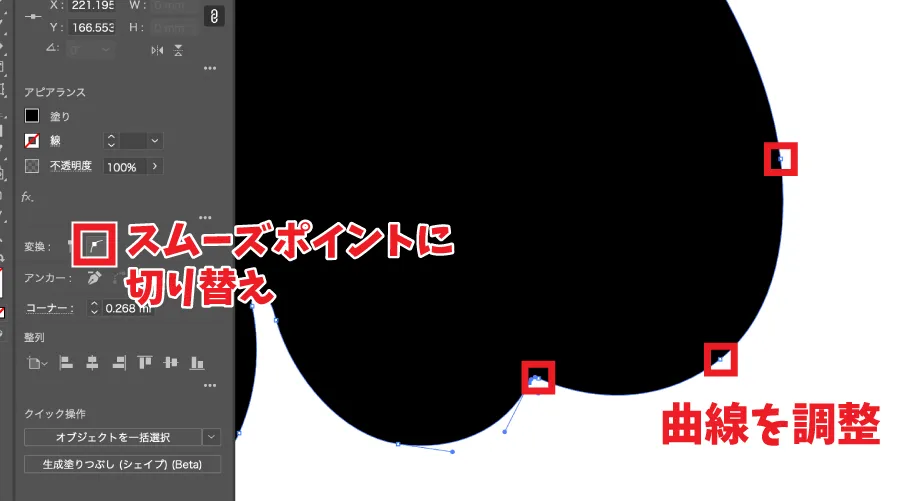

あとは輪郭が崩れている部分を手作業で修正します。

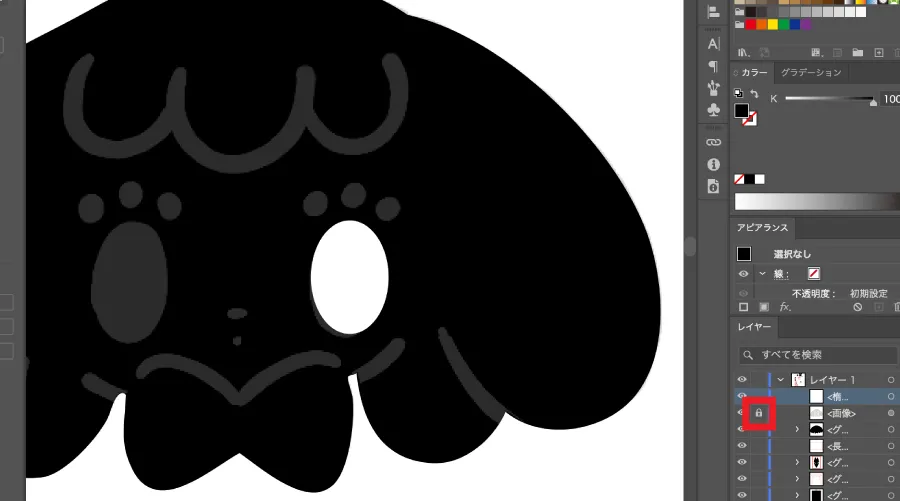

次に彫刻用のイラストを同じ位置に重ねて、ペンツールやシェイプツールでデータを作っていきます。

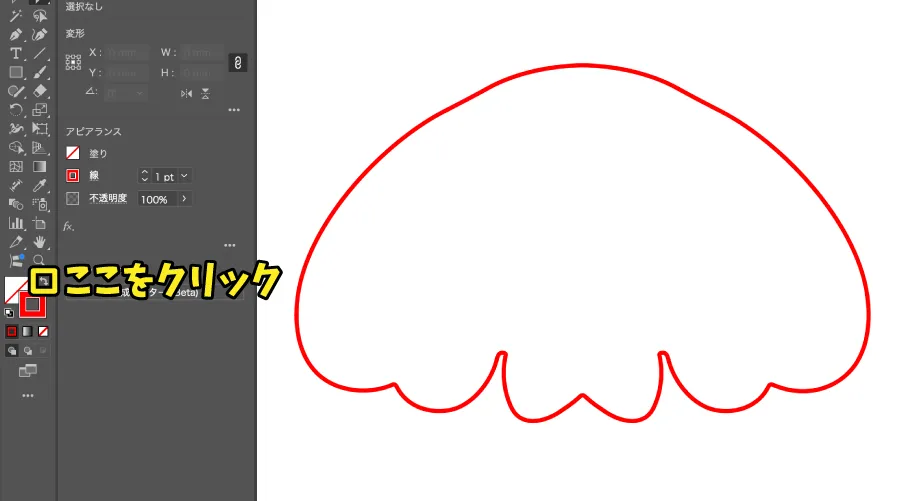

カットラインは「赤（#FF0000）の線1px」で設定する必要があるため、色を線に切り替えて赤色に変更します。

彫刻部分は線での指定ができません。
線で描写していた部分はメニューバーの「オブジェクト → パス → パスのアウトライン」で塗りに変換しておきましょう。
色は「黒（#000000）」に指定します。

完成しました！
Anymanyさんのスピード注文から指示通りに進めていけば、入稿作業は終わりです。

グッズ用に色入れ加工

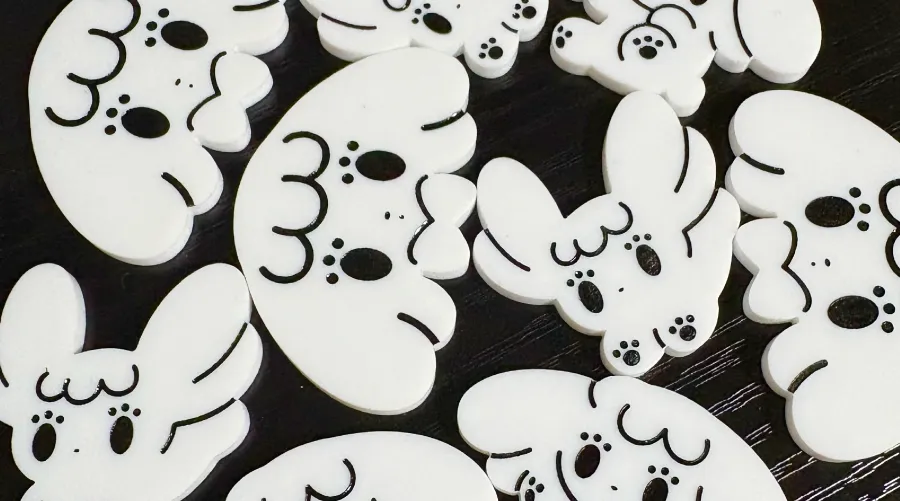

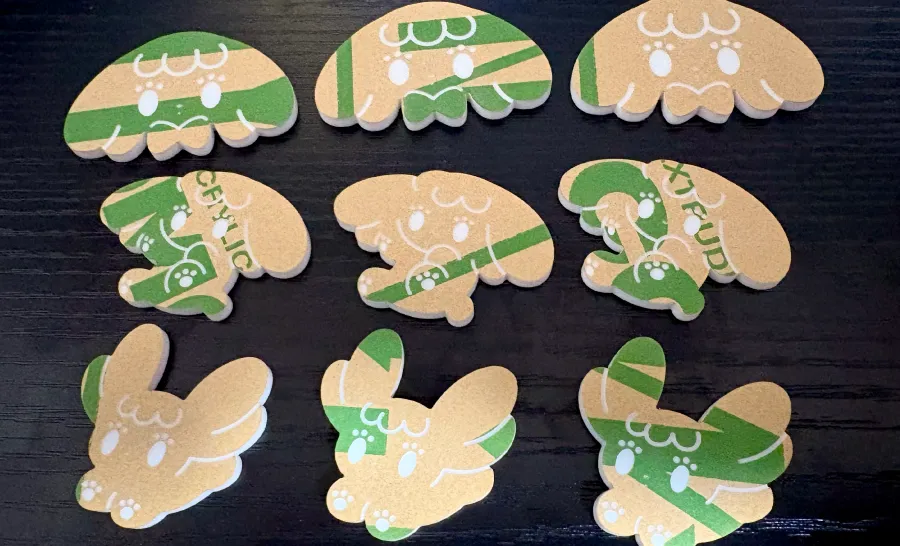

早速パーツが届いたのでグッズ用に色入れ加工をしていきます。

ちなみにAnymanyさんは発送日が1〜5日とかなり短く設定されています。
繁忙期でなければ1〜2日で発送してもらえると思いますよ。

色入れ用の道具

色入れには以下を使用しました。

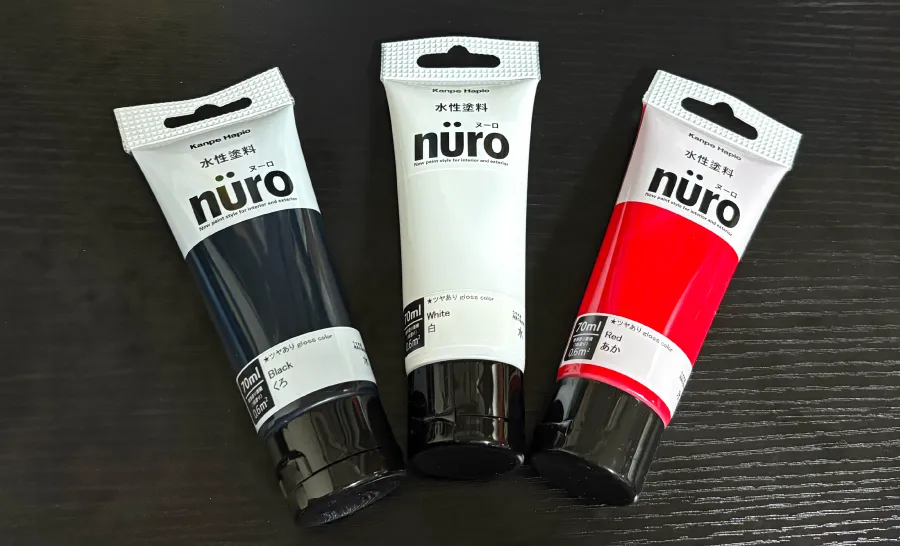

絵の具は、もじやさんの記事を参考にヌーロという塗料を選びました。
本来ペンキとして使うものですので、耐水性や発色に優れています。

アクリル素材には標準でマスキングテープが貼られているため、その上から塗料を筆で塗っていきます。
筆については何でも構いません。

雑に塗ると塗り残しができやすいです。
筆の先で隅の方まで塗ってあげると綺麗に仕上がると思います！

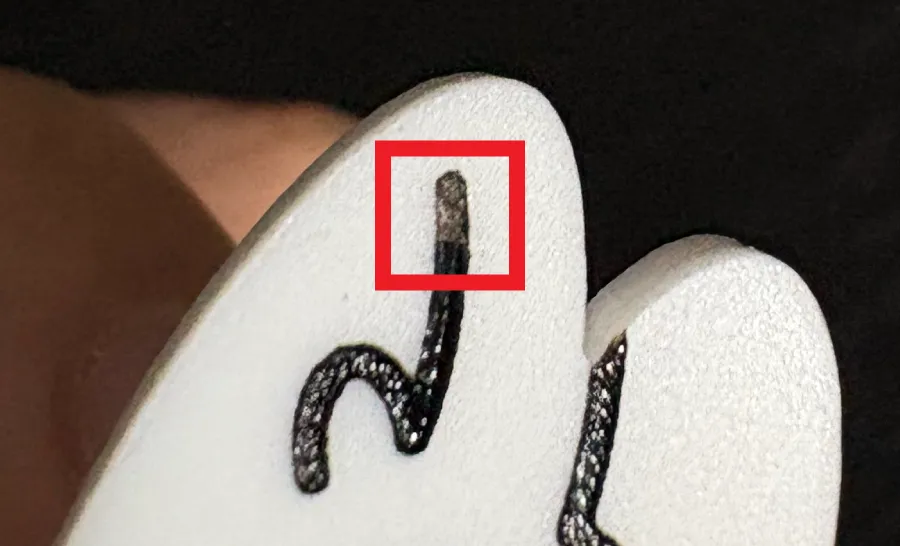

マスキングテープを急いで剥がすと、塗料がくっついて一緒に剥がれることがあります。
丁寧にゆっくり剥がすと形が崩れにくいです。
また、マスキングテープは指だと剥がれにくい（爪が削れました）のでピンセットなど使った方が安全かもしれません。

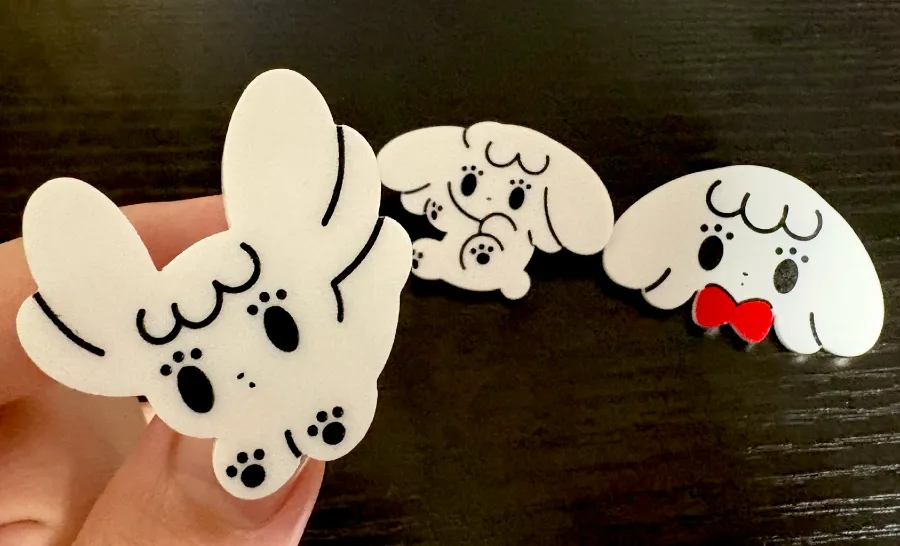

後ろにパーツを付けて、手作りのバッジにしてみました！
レーザー彫刻でのキャラグッズは初めてでしたが、何とかイメージ通りに作れたように思います。
接着にはセメダインを使用しています。

もし塗料がはみ出した場合は、完全に乾いたタイミングでつまようじを使うと簡単に取れます

まとめ

今回はレーザー彫刻のデータ作りについてまとめてみました。
地元にこういった印刷会社さんがあるのはありがたいことですね。

ついでに色入れのことも書きましたが、こちらのグッズは9/27(土)に開催されるZINEフェス福岡に持っていく予定です。
当日遊びに来られる方がいましたら、ぜひお立ち寄りいただけたら嬉しく思います！
